Exemple d'adaptation en pression
Exemple :
On considère un circuit comprenant un distributeur proportionnel qui commande un vérin. (cas d'une presse par exemple)

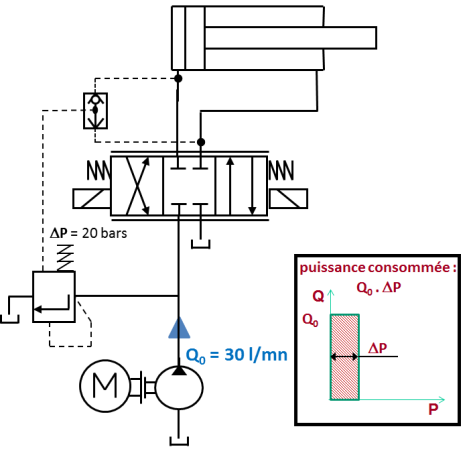

Au démarrage de la pompe, le distributeur est en position repos :
La pression de refoulement augmente alors jusqu'à atteindre la valeur de tarage de la balance : P = ΔP= 20 bars ici.
Tout le débit Q0 de la pompe retourne au réservoir.
La puissance consommée est alors Q0 . ΔP.

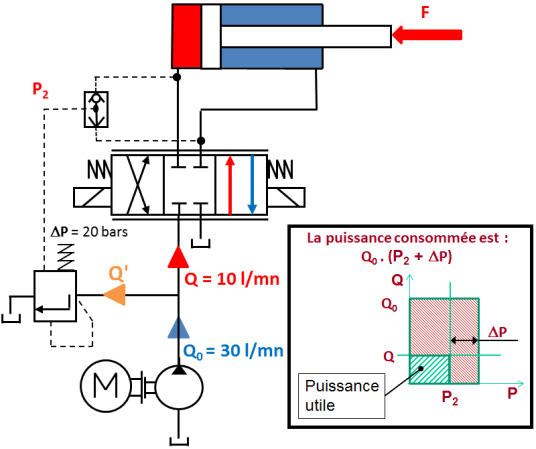

Lorsqu'on commande le distributeur pour réguler un débit Q = 10l/min :
pour vaincre la charge F = 10 000 N, la pression P2 augmente jusqu'à atteindre la valeur : P2 = F/S = 50 bars.
le débit excédentaire Q' est évacué au travers de la balance de pression vers le réservoir.
La puissance consommée est alors Q0 . ( P2 + ΔP).
On a donc bien ici un système qui s'adapte au besoin en pression. On peut remarquer que cette adaptation en pression est simplement obtenue avec un distributeur compensé en pression (intégration de la balance de pression).
