Adaptation en pression
Objectif
On veut conserver une pompe à cylindrée constante mais on en adaptant sa pression de refoulement à celle crée par :
la charge, si elle est unique, soit une pression P2.
la charge maximale, soit une pression Sup(P2) lorsque plusieurs actionneurs sont alimentés simultanément.
Principe

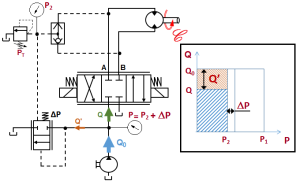

On utilise une balance de pression à 3 voies avec un tarage du ressort à ΔP pour permettre le retour au bac de tout le débit non utilisé de la pompe. La pression de refoulement P1 de la pompe sera donc : P1 = P2 + ΔP. Le schéma ci-contre représente la solution mise en place pour un seul distributeur. Avec plusieurs distributeurs, on utilise des sélecteurs de sens permettant de sélectionner la valeur Sup(P2) au lieu de P2.
On associe en général à ce système un limiteur de pression pilote raccordé sur le coté basse pression chargé de limiter cette pression à une valeur PT . La pression de refoulement de la pompe est donc alors limitée à la valeur PT + ΔP.
Exemple :
La balance de pression et le limiteur de pression pilote sont en général intégrés au corps du distributeur proportionne comme le montre le croquis suivant.
