Adaptation à la charge

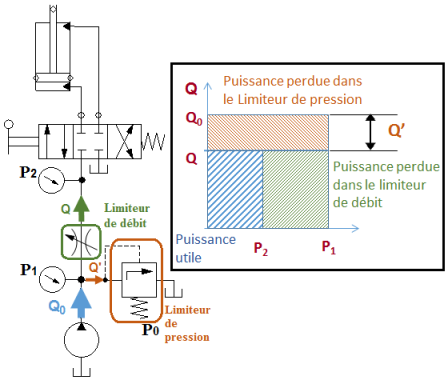

Dans un circuit élémentaire avec une alimentation en débit constant Q0 comportant un limiteur de débit et un limiteur de pression réglé à P0,il est possible de régler le débit à une valeur Q < Q0 . La pression P2 imposée par la charge sur l'actionneur peut être inférieure à la pression maximale P0.
En conséquence, le débit excédentaire Q' = Q0 - Q est évacué au travers du limiteur de pression à une pression P1 = P0 . La puissance hydraulique produite par la pompe P0 . Q0 peut donc être beaucoup plus importante que la puissance utile P2 . Q .
La puissance est dissipée :
au travers du limiteur de pression, soit P0 . (Q0 - Q).
au travers du limiteur de débit, soit (P0 - P2) . Q
Pour optimiser au mieux la puissance produite au besoin, on cherche un système permettant :
d'adapter la pression du circuit à celle exigée par la charge (P2).
d'adapter le débit produit à celui nécessaire (Q).
d'adapter les 2 paramètres pression et débit. Un tel système sensible à la charge est appelé load sensing.
