Régulation de débit
objectifs

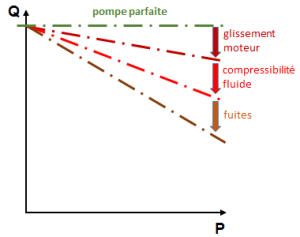

Le débit réel fourni par une pompe à cylindrée fixe dépend de :
La pression de refoulement imposée au circuit par la charge qui provoque des fuites au niveau de la pompe.
la vitesse d’entraînement de la pompe.
Le volume de fluide soumis au phénomène de compressibilité.
Finalement, si on veut que le débit en sortie de pompe soit constant et indépendant de ces paramètres, il faut utiliser une pompe à cylindrée variable munie d'une régulation de débit.
Principe
Pour maintenir constant le débit de sortie de la pompe, on utilise un système différentiel inspiré de ceux mis en œuvre pour les réducteur-régulateurs de débit. En effet, le débit Q dépend des pertes de charges ΔP. Pour un ΔP connu, on peut écrire ΔP = g . Q2 ou Q = kg . (ΔP)1/2. Donc, si on maintient ΔP constant sur un gicleur alors on obtient un débit Q constant également.
Réguler le débit revient à maintenir ΔP constant (en général autour de 20 bars).
