Hydraulique : De la mécanique des fluides à la transmission de Puissance

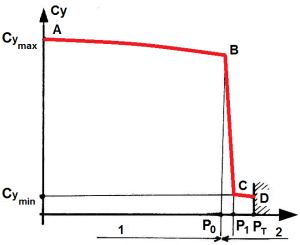

On veut ici que la cylindrée de la pompe reste maximale tant que la pression de refoulement P reste inférieure à une valeur P₀ (zone 1). Dès que la pression de refoulement atteint P₀ , la cylindrée doit se réduire linéairement lorsque la pression augmente (zone 2).

Dans certains cas, on souhaite que la cylindrée ne s'annule pas complétement pour assurer un débit minimum pour permettre l'alimentation des circuits de lubrification par exemple. Cela correspond au segment [CD] de la caractéristique. Pour maîtriser la pression maximale en sortie de pompe, on utilise alos un limiteur de pression général en dérivation sur le circuit. (Limiteur N°1 du schéma de principe)

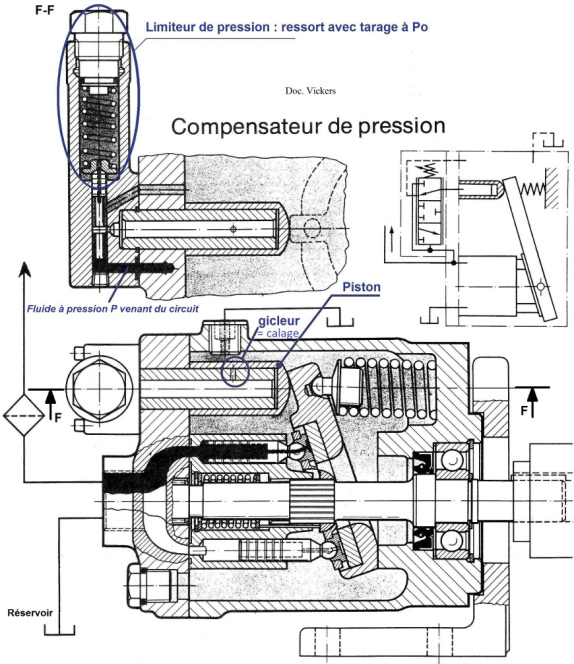

Un principe simple pour obtenir ce type de régulation automatique de cylindrée est obtenue en dérivant une partie du fluide vers un vérin de commande lorsque la pression de refoulement P de la pompe atteint la valeur de tarage P₀ d'un limiteur de pression. Lorsque ce limiteur de pression est ouvert, le gicleur permet de créer une perte de charge ΔP pour maintenir une pression P' non nulle qui s'applique sur le piston du vérin de commande.

Lorsque la pression de refoulement P diminue et devient inférieure à P₀, le limiteur de pression se referme. Le fluide coté vérin s'écoule donc vers le bac et la pression P' tend vers 0. Le ressort du vérin de commande ramène alors la cylindrée à sa valeur maximale.
