Description

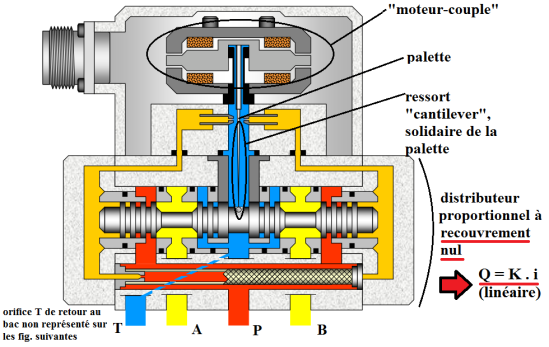

Une servo-valve comporte en général 2 étages. L'étage de puissance est un distributeur proportionnel classique à tiroir, à recouvrement nul. (d'où la nécessité d'une grande précision de réalisation qui induit des coût élevés). L'étage de commande a pour objectif de commander le déplacement du tiroir en créant une différence de pression ΔP entre ses 2 extrémités. Ce ΔP est obtenu par un système de buses-palette.
La position de la palette située entre les 2 buses est commandée par un moteur-couple. Cette palette est prolongée d'un élément élastique appelé ressort cantilever. L'extrémité de ce ressort est logé dans une rainure du tiroir.
