Principe de fonctionnement d'un réducteur-régulateur à 3 voies

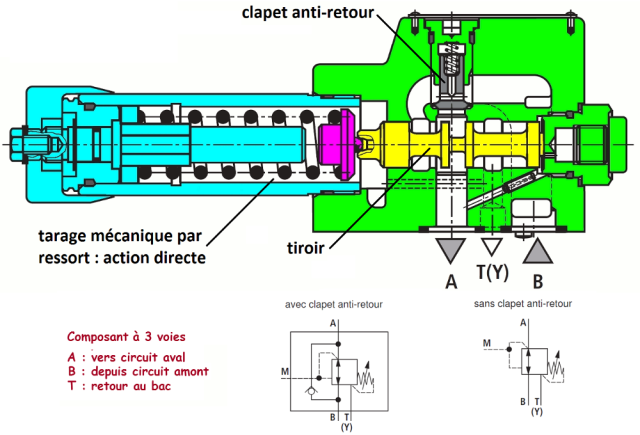

réducteur-régulateur à 3 voies à action directe
Ici, la 3ème voie permet d'évacuer le fluide excédentaire vers le réservoir (orifice T) lorsque la pression coté utilisation (A) a atteint le seuil fixé par le ressort.
Le principe de fonctionnement reste le même :
La pression coté utilisation (A) est comparée à une valeur obtenue ici par le tarage d'un ressort. L'effort générée par le ressort s'applique par la gauche sur le tiroir, l'effort du à la pression en A s'applique par la droite sur ce même tiroir.
Lorsque la pression coté A dépasse le seuil réglé par le ressort, le tiroir se déplace vers la gauche.
Le fluide excédentaire coté A (qui provoque l'augmentation de pression) est alors évacué vers le réservoir par l'orifice T.
Le tiroir s'équilibre alors dans une position permettant d'isoler le coté A (vers l'utilisation) du coté B.
Si la pression coté A diminue en dessous du seuil fixé par le tarage du ressort, le tiroir se déplace vers la droite pour permettre de nouveau le passage du fluide de B vers A.
le clapet anti-retour permet la libre circulation du fluide dans le sens opposé de A vers B :
