longueur et course d'un vérin

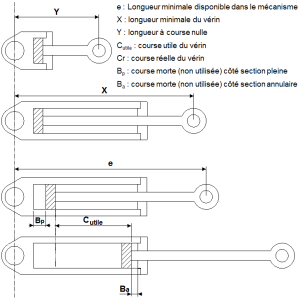

Lors de la phase de dimensionnement d'un vérin, il faut tenir compte de la course utile Cutile nécessaire au fonctionnement du système et de la longueur (ou encombrement ) disponible e .

On a alors :

  • X = e - Bp (1)

  • X = Y + Cutile + Bp + Ba (2)

  • Cr = Cutile + Bp + Ba (3)

Avec les équations (1) et (2) on obtient e - Bp = Y + Cutile + Bp + Ba soit :

  • 2.Bp + Ba = e - Y - Cutile (4)

Vérin : longueurs et coursesInformations[1]

Détermination du vérin le plus petit

Pour monter ce vérin le plus petit dans l'encombrement disponible e, on est obligé de lui donner une expansion Bp telle qu'il ne reste plus que Cutile possible. On a alors Ba = 0.

L'équation (4) donne donc : B p = e − Y − C utile 2 ( 5) et les équations (3) et (5) donnent alors : C r = C utile + e − Y 2 "L'équation (4) donne donc :" ` B_{p} `= ` {e-Y- C_{utile}} over {2} `"( 5)" ` "et les équations (3) et (5) donnent alors :" C_{r} ` = ` { C_{utile}+e-Y} over {2}

Détermination du vérin le plus grand

Une fois replié, ce vérin doit se monter exactement dans l'encombrement disponible e.On a alors Bp = 0.

L'équation (4) donne ici: B a = e − Y − C utile ( 6) et les équations (3) et (6) donnent alors : C r = e − Y ( 7) "L'équation (4) donne ici:" ` B_{a} `= ` {e-Y- C_{utile}} `"( 6)" ` "et les équations (3) et (6) donnent alors :" C_{r} ` = ` e-Y `"( 7)"

Entre ces 2 limites (plus petit ou plus grand), c'est la course Cr imposée par le constructeur du vérin qui déterminera la répartition entre les courses mortes Ba et Bp (souhaitée ou non) en fonction du cahier des charges.
