Electrohydrodistributeurs
Ce sont des distributeurs à commande indirecte (ou à 2 étages). Ils sont utilisés lorsque les puissances à transmettre sont très importantes. En effet, dans ce cas les forces de commandes du tiroir deviennent trop importantes pour être réalisées directement par des solénoïdes. On limite ces commandes directes par solénoïdes à des débits de l'ordre de 120 l/min. et des pressions de l'ordre de 300 bars. Au delà, on utilise donc un distributeur à commande directe (valve pilote) pour commander le déplacement d'un tiroir plus gros dans un 2ème distributeur (valve principale).

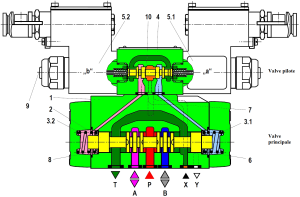

Le distributeur présenté ici permet pour une taille de valve principale NG25 un débit maximal de 700 l/min. avec une pression maximale de service de 350 bars.

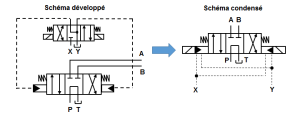

Sur les schémas de systèmes hydrauliques, ces distributeurs à 2 étages peuvent être représentés sous forme :
développé,
condensé.
