Clapets anti-retour à action directe et pilotés
action directe
C'est la version la plus simple d'un clapet anti-retour (avec ou sans ressort) qui assure la fonction de base : écoulement uniquement dans un sens.

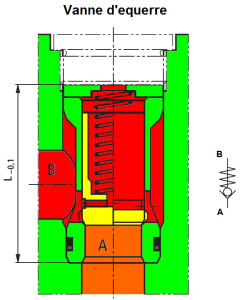

Certains appareils permettent un changement de direction de l'écoulement (vanne d'équerre) :
Piloté

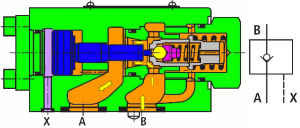

Dans ce cas, on retrouve les mêmes fonctions que dans le cas de l'action directe avec la possibilité de piloter l'ouverture du clapet dans le sens B vers A. On utilise un orifice de commande X par lequel il est possible d'amener du fluide sous pression qui permet de déplacer une tige de vérin qui déverrouille le clapet : la bille est repoussée de son siège pour laisser le passage au fluide.
Fonctionnement d'un clapet piloté dans le sens A vers B :
Fonctionnement d'un clapet piloté dans le sens B vers A avec ouverture pilotée par l'orifice X :
Remarque : Clapets anti-retour pilotés à la fermeture
Il existe aussi des clapets anti-retour pilotés à la fermeture. Le pilotage externe est alors du coté de l'orifice B.
