Fonction
Un clapet anti-retour permet la circulation du fluide dans un seul sens :
le fluide peut s'écouler de A vers B
l'écoulement est interdit de B vers A

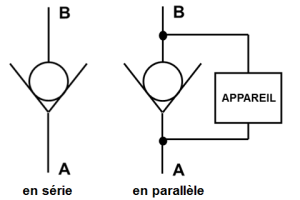

On peut les monter de 2 façons différentes :
montage en série :
maintien d'un circuit sous pression à l'arrêt
Protection d'un organe contre d'éventuelles surpressions
évite la vidange d'un circuit lors du démontage d'un appareil
Montage en parallèle :
le fluide à traverse l'appareil dans le sens A vers B
le fluide contourne l'appareil en passant dans le clapet de A vers B
Les clapets anti-retour sont souvent équipés d'un ressort dont le tarage permet d'autoriser le passage du fluide de A vers B à partir d'une pression minimale :
