Fonction et constitution du réservoir
Fonctions

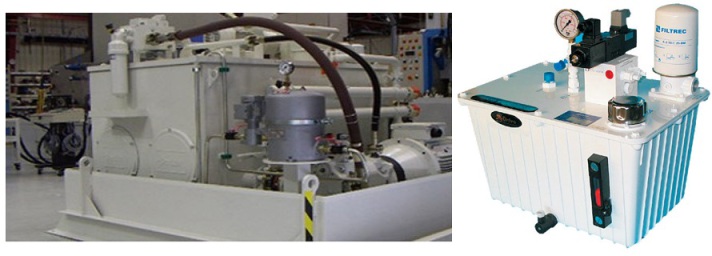

Le réservoir de la centrale hydraulique a pour fonction de :
stocker le fluide de manière étanche,
refroidir le fluide et homogénéiser sa température,
favoriser sa décantation et sa désémulsion avec l'air,
Supporter des accessoires :
Reniflard
Filtre d'aération (souvent intégré au reniflard)
Niveau
Thermomètre
Capacité
Le volume de fluide stocké dans le réservoir est de l'ordre de 2 à 3 fois la valeur du débit maximal (en l/min) utilisé..
Le volume total du réservoir est de 3 à 4 fois cette valeur de débit.
Constitution

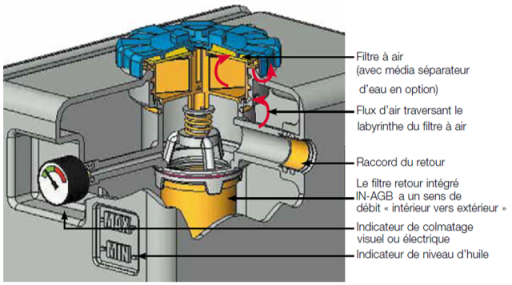

L'équipement minimum que l'on trouve sur un réservoir se compose :
d'un orifice de remplissage avec tamis
d'un reniflard avec filtre d'aération
d'orifice de purge
d'un préfiltre (crépine) à l'aspiration des pompes
d'un témoin de niveau d'huile
d'une porte de visite
Le reniflard a pour rôle de maintenir une pression à l'intérieur du réservoir proche de la pression atmosphérique (ou légèrement supérieure) en permettant les entrées et sortie d'air nécessaires sans introduire de pollution. On retrouve donc sur cet équipement le filtre à air qui retient les particules et un filtre dessiccant qui assèche l'air :
