Caractérisation des filtres hydrauliques
L'objectif d'un filtre est de bloquer les éléments polluants (particules solides en priorité) pour que le fluide reste le plus propre possible et compatible avec un fonctionnement optimal du circuit hydraulique.
Le principe de filtration est de contraindre le fluide à traverser un tamis calibré à X microns. Les éléments filtrants sont souvent des papiers.
Définition : Caractérisation de l'efficacité des filtres
Il est délicat de caractériser l'efficacité d'un filtre car elle est variable en fonction, notamment, de la nature des éléments filtrants et du degré de colmatage. Elle est en général donné par le taux de séparation βx :
Donc, un filtre β10 = 1000 ne laisse passer qu'une particule de 10 μm sur 1000.
Complément :

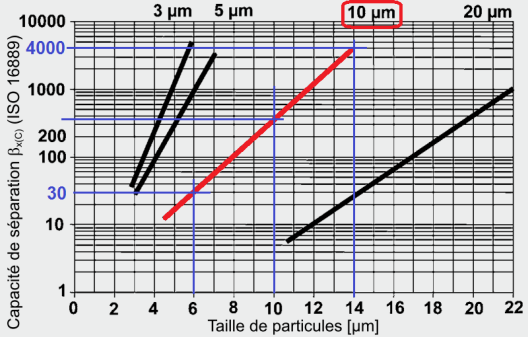

Un élément filtrant calibré à x microns aura la capacité de bloquer plus ou moins de particules solides en fonction de leurs tailles. Par exemple, un papier calibré à 10 microns aura un taux de séparation de :
β6 = 30 : 1 particule sur 30 de taille 6 microns peut traverser,
β10 de près de 400 : 1 particule sur 400 de taille 10 microns peut traverser,
β14 = 4000 : 1 particule sur 4000 de taille 14 microns peut traverser.
